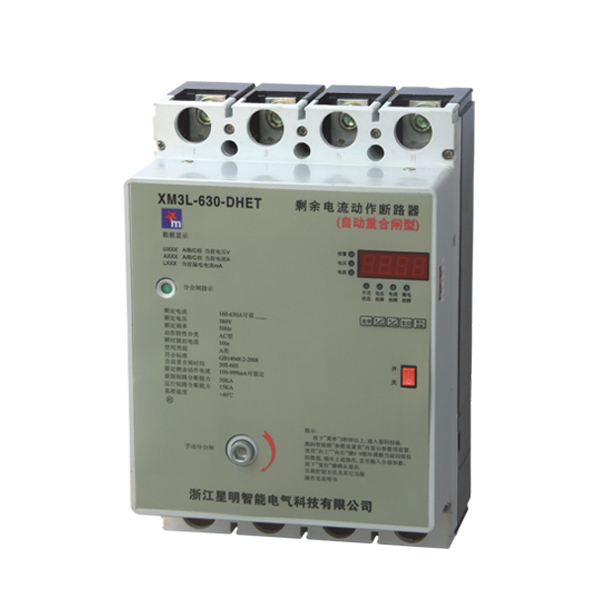

自動重合閘型智能三相剩余電流動作斷路器集成了傳統的斷路器（熔斷器）、接觸器、過載（或過壓、漏電等）保護繼電器、啟動器、隔離器等主要功能，具有遠距離自動控制和本地直接控制功能，具有面板顯示及信號報警功能，具有過壓保護、欠壓保護、過流保護、漏電保護等功能，具有體積小、可靠性高、短路分?jǐn)嗄芰?qiáng)、飛弧距離短等優點。適用于三相四線中性點直接接地TT接地系統)的低壓電網。用來對人身觸電危險提供間接接觸保護，也可對線路或用電的接地故障、過電流、短路等進行保護。
產品特點
◇ 電力參數計量功能：實時測量供電線路的電壓、電流、漏電流數據。
◇ 多功能保護功能：具有漏電、過壓、欠壓、過流、短路等多種保護。
◇ 遠程監控功能：具有RS485通訊接口，可實現遠程控制及智能化集中管理。
◇ 故障查詢功能：手動查詢/軟件查詢最近10次故障現象。
◇ 事件記錄功能：記錄累計故障次數；最近10次故障現象、故障值。
◇ 自動重合閘：漏電、過壓、欠壓故障恢復后可自動重合閘。
型號及其含義
面板功能及外形、安裝尺寸
外形、安裝尺寸 單位：mm
技術參數
額定工作電壓Un：AC 3x220/380V 50Hz
額定工作電流 le： 可在下表所示的允許范圍內任意設置。
自動重合閘時間：20~60秒
● 漏電保護功能
額定剩余動作電流整定值lΔn： 50~990mA可設，級差為10mA，出廠默認為500mA
額定剩余不動作電流lΔno：=0.8lΔn
額定剩余動作電流最大分?jǐn)鄷r(shí)間：<0.5秒
漏電故障動作模式：可選
斷/缺相故障可由用戶選擇：可選
漏電故障恢復后可自動重合閘。
● 過流保護功能
過流反時限延時保護曲線代碼：1~6，出廠默認為1
過流故障動作模式：可選
過流故障不自動重合閘。
過流反時限故障延時動作時間表:
注：表中l(wèi)w為工作電流，ln為額定動作電流。
過流反時限延時保護曲線圖
● 短路保護功能：
短路故障機械熱保護
短路故障不自動重合閘。
● 斷/缺相、欠壓、過壓保護：
欠壓保護值：出廠默認為176V
過壓保護值：出廠默認為264V
電壓故障動作模式：可選
電壓故障可由用戶選擇：可選
電壓故障恢復后可自動重合閘。
基本功能
遠程管理系統
概述
農村電網改造后，剩余電流動作斷路器由原先村電工管理改為供電所統一管理，轄區范圍大，傳統的剩余電流動作斷路器往往管理困難，無法及時處理線路故障，影響供電的連續性。
針對這一現狀，我公司研制開發了XM3L型剩余電流動作斷路器遠程管理系統XMTZ1型智能通訊終端，該系統是以微處理器為核心，應用GSM移動通訊技術，對電網中運行的剩余電流動作斷路器進行有效的檢測和管理的智能設備。通訊終端與各剩余電流動作斷路器實時監控，進行分析處理，在剩余電流動作斷路器故障跳閘時通過短信的方式通知管理者。終端還具有LCD顯示、自動檢測、故障告警、遠程控制等通訊功能。
適用于三相四線中性點直接接地(TT接地系統)的低壓電網。用來對人身觸電危險提供間接接觸保護，也可對線路或用電的接地故障、過電流、短路等進行保護。
產品特點
遠程管理示意圖
